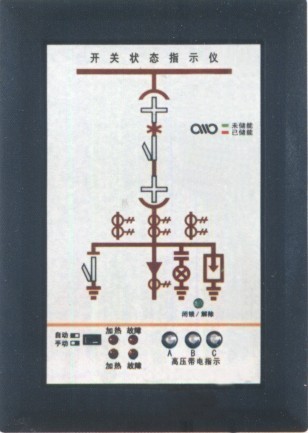

YHKG-900开关状态指示仪

    YHKG-900开关状态指示仪产品集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电电磁闭锁及温、湿度控制等多功能于一体，用户选用时只需提供一次方案图即可。本产品将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。如用户选配通讯功能，还可将所有开关状态和温湿度情况上传至监控中心。
技术指标

1、工作电压:装置供电AC/DC220V±10%  50HZ。

2、电压回路功耗:≤10VA。

3、抗电强度:外壳与端子间≥AC2000V。功耗≤10W。

4、绝缘性能:外壳与端子间大于100MΩ。5、通讯:RS485  波特率2400。

6、温湿度控制范围：温度0℃-99℃ 湿度0%RH-95%RH。

7、测量精度：温度±1℃  湿度±3%RH。

8、工作环境：正常工作温度-20-70℃；

              年平均湿度≤95%RH。

9、抗电磁干扰性能：符合IEC60255-22的标准规定。。

1、面板说明：

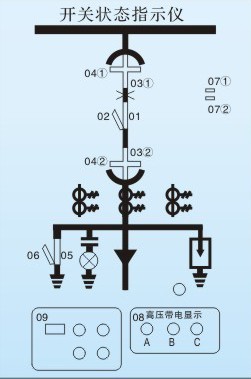

图1

(1)开关状态前面板示意图1

(注:图中编号是为了说明版面的指示功能,实际仪器上无编号)

(2)标号解释:

    01 断路器合闸指示             02 断路器分闸指示

    03①、03② 工作位置指示       04①、04② 试验位置指示

    05 接地开关合指示             06 接地开关分指示

07 储能指示①绿色②红色       08 带电指示(A B C)三相

    09 温湿度控制部分

2、功能说明:

(1)断路器状态指示:

    合闸时，红色模拟条01亮。

    分闸时，绿色模拟条02亮。

(2)手车位置显示:

    工作位置闭合时，红色模拟条03①、03②亮。

    实验位置闭合时，绿色模拟条04①、04②亮。

(3)接地刀位置指示:

    闭合，红色05亮，表示接地合闸。

    断开，绿色06亮，表示接地断开。

    注：失电状态下发光指示均不亮，以上接点信号来自断路器的辅助接点。

(4)储能状态显示:

    触点闭合，红色07②亮，表示已储能。

    触点断开，绿色07①亮，表示未储能。

(5)高压带电指示：

    LED启动电压(KV): 母线电压×0.15-0.65。

    闭锁启控电压(KV):母线电压×0.65。

(6)温、湿度控制功能

    传感器数量：两路凝露，两路温度;一路凝露，一路温度。

    逻辑关系：1、当湿度大于93%RH将形成凝露时,启动加热。

              2、当温度小于5℃,启动加热。到15℃时,停止加热。

                断线报警：加热器发生断线，相应报警指示灯亮，报警输出接点闭合。

(7)通讯功能(选配)：

    Rs485通讯接口可实时传送手车位置状态、断路器位置状态、

弹簧储能状态、接地开关状态、是否低温加热、是否故障报警等一

系列参数(具体内容参照通讯规约)。

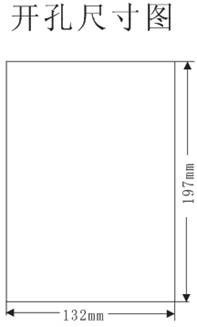

1、安装方式：本产品为面板式安装,其标准配件有:温湿度传感器、温湿度传感器屏蔽线、安装支架、绿接线端子等，具体详见装箱单。安装时只需在开关柜面板上开好孔，开关柜开孔尺寸为197×132mm，将装置嵌入开孔，只需用两个安装支架卡入装置固定孔后旋紧紧固螺钉即可。

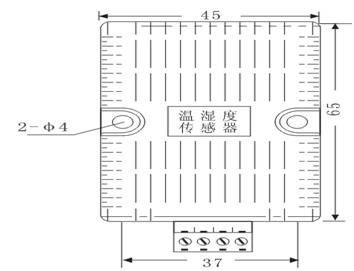

2、传感器安装图：


传感器的安装说明:

(1)采用35mm导轨式安装或用螺丝固定。

(2)采用固定式安装（孔距37mm，孔径4mm）。

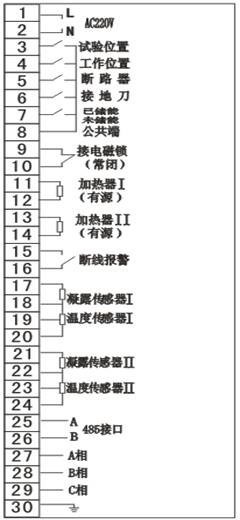

1、端子接线图:见下图。

2、接线说明：

(1)装置电源端子为1、2，接入电压为AC220V±10%。装置标准配置为加热器输出有源；如为特殊装置接入电压为DC220V±10%时，加热器输出为无源，加热器必须外接AC220V电源。

(2)一次回路模拟显示部分端子为：3-8，所有开关量均为无源接点。

(3)附件温湿度传感器的接线方法是，一端接在装置的温湿度传感器端子：17-24，如为一路传感器接在端子：17-20，另一端接在配套的温湿度传感器上。

    注意：如果只接一路传感器或两路传感器中的凝露都不接时，接凝露传感器的端子必须短接处理。

(4)其它按装置端子接线图接好并校对正确后，方可接通工作电源。

(5)以上为装置标准端子定义，实际端子定义也可根据用户要求作相应调整。

 注意：

(1)在给开关柜打耐压试验时，必须将装置上所有接线端子断开，并必须将带电传感器过来接线端子作短接处理，否则将造成装置损坏。

(2)装置一次回路显示部分所有开关量均为无源接点，严禁将有源电压接进端子，否则将造成装置损坏。

(3)由以上原因造成的装置及配件损坏，我公司将做有偿维修或服务。

1、装置加电测试:

    装置在只接电源情况下，温湿度控制部分的加热、故障指示灯亮；高压带电部分的闭锁、解除指示灯亮；一次回路模拟显示部分的断路器分位绿色指示灯亮，接地刀分位绿色指示灯亮;其他显示和指示灯均不亮。

2、一次回路模拟显示部分测试：装置在通电正常后，可以用一根短接线，将一端接公共端，另一端分别接到对应的状态显示位置，观察对应的一次回路模拟显示灯是否正常显示即可。

3、温湿度控制部分测试：

    将配套的温湿度传感器和加热器对应接入装置，在常温（环境温度>5℃和湿度<90%RH）情况下测试。装置通电温湿度控制部分，在自动状态加热、故障指示灯均不亮，加热器无输出。当打到手动加热时，加热指示灯亮，加热器开始加热；当断开加热器时，故障指示灯亮。在自动状态人为（传感器放在冰箱中）使传感器温度低于5℃以下，加热器指示灯亮，加热器开始加热；人为（传感器从冰箱中取出）使传感器温度大于15℃以上，加热指示灯不亮，加热器停止加热。在自动状态人为（用加湿器给传感器加湿）使传感器湿度大于90%RH以上，加热指示灯亮，加热器开始加热；人为（停止加湿器加湿）使传感器湿度小于80%RH以下，加热指示灯不亮，加热器停止加热。

4、高压带电指示部分测试：

(1)装置高压带电指示部分端子从带电传感器上接入测试时，当耐压测试仪输入高压达到额定电压的65%以上时，高压带电全部或对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁锁断电。

(2)装置高压带电指示部分端子是从AC220V调压器输出接入逐相测试时，当输入电压达到10-15V(注意输入电压最大不能超过20V，否则会造成装置损坏）时，高压带电对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁闭锁断电。
